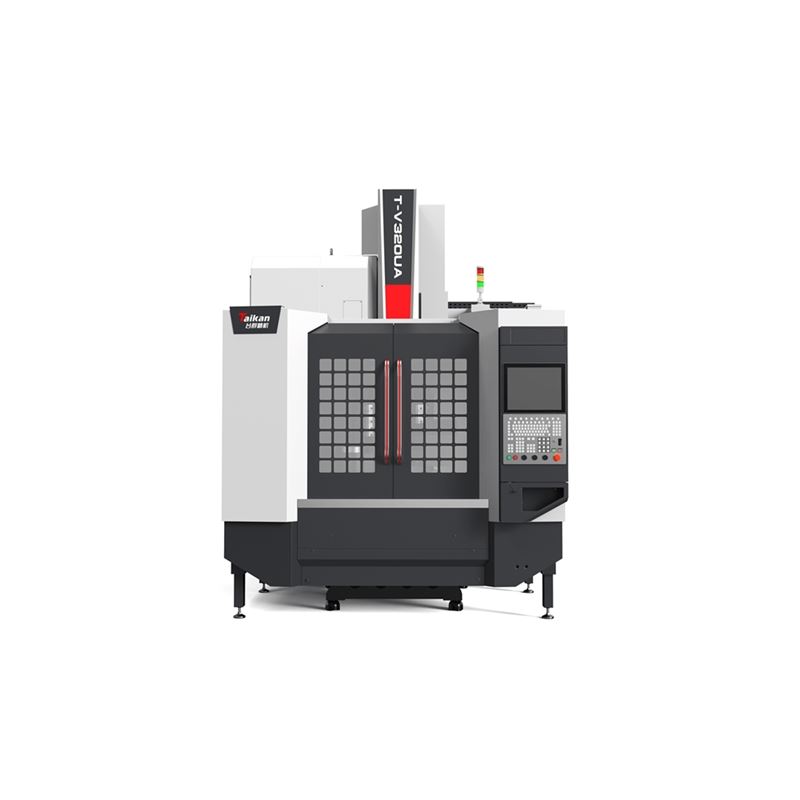

T-V320U五轴立式加工中心

简要描述:T-V320U五轴立式加工中心主轴电机额定功率可达到 11 kw,额定扭矩为 52N·m,完quan实现对铝及铝合金材料的高速加工及铸铁、钢等材料复杂曲面,复杂腔体,和整体叶轮零件、新能源汽车行业、3C行业、 5G、医疗等多个领域的高精度削加工。

  • 产品型号:
  • 厂商性质:生产厂家
  • 更新时间:2023-08-22
  • 访  问  量:1393

详细介绍

品牌台群精机/TaiKan产地国产
界面语言中文,英文轴数五轴
加工材质硬金属,软金属,合金,钢结构,塑料,板材,橡胶,玻璃,陶瓷,石材,磁性材料,石墨,其他加工用途车,铣,钻,攻,镗,铰,锪,磨,刨,淬火,其他

T-V320U五轴立式加工中心产品介绍:

为应对复杂曲面零件、复杂腔体以及一次装夹多面加工的需求,台群精机五轴立式加工中心T-V320U应运而生。T-V320U主轴电机额定功率可达到 11 kw,额定扭矩为 52N·m,完quan实现对铝及铝合金材料的高速加工及铸铁、钢等材料复杂曲面,复杂腔体,和整体叶轮零件、新能源汽车行业、3C行业、 5G、医疗等多个领域的高精度削加工。



多维立体创新,全面提升


多轴联动多方向切削能力:拥有多方向切削能力,使得机床能够处理复杂形状的工件,如曲面、斜面和三维结构等。相比三轴加工中心,五轴加工中心具有更高的加工自由度。


提高生产效率:通过一次夹紧工件完成多个面的加工,减少了工件重新夹紧的次数,提高了生产效率。


提高加工精度:通过调整工件在不同方向上的角度来进行切削,从而可以更好地控制加工刀具和工件之间的相对位置关系,提高了加工精度。尤其是在加工复杂曲面工件时,能够更好地处理刀具与工件之间的变换关系,减少了误差的积累,提高了加工的精度和表面质量。


扩展应用范围:适用于加工复杂形状的工件,如模具、医疗器械等。其多方向切削能力和高加工精度使得T-V320U五轴加工中心能够满足更多领域对于加工质量和精度要求较高的需求。



光机结构简介


高精度五轴联动摇篮转台,五轴联动,一次装夹完成多面加工,复杂工件加工更高效;


台群BT40-12000rpm高速直联主轴,主轴电机额定功率可高达到11kw,额定扭矩52N·m。可实现对铝及铝合金材料的高速加工,以及铸铁、钢等材料快速切削;

高性能华中数控848D系统,友好的人机界面,旋转易操作控制台,保证机床控制的稳定性;

采用台群24把刀臂式变频自动换刀刀库,换刀速度快,质量可靠,性能稳定;

三轴丝杆预拉结构,丝杆采用中空冷却结构,消除丝杆热延伸,提高加工精度和稳定性,延长丝杆寿命。适合高精度加工;三轴均采用45号滚柱导轨,Z轴4滑块,承载能力强,加工刚性足。

宽大底座结构设计,Y轴导轨大跨距800mm;大跨距高刚性人字形立柱,底部采用双层壁板结构设计,重切削不易变形。Z轴570mm大行程,更大的加工空间,满足更大工件的加工;




进口配置,核心“内驱力"


T-V320U核心零部件均采用国际品牌,稳定高效。

三轴线轨采用中国台湾银泰/上银的精密级滚柱线轨

三轴丝杆为中国台湾银泰/上银大直径C3精度等级丝杆
主轴、三轴轴承使用日本NSK/德FAG进口轴承

整机主要电气原件采用法国施耐德品牌

整机主要气动原件采用日本SMC品牌

主要线材为进口国际品牌



产品亮点

采用12000转直联主轴,主轴前端采用迷宫设计,并带气幕保护功能,防止切削液进入主轴轴承。

三轴均采用45号滚柱导轨,X/Z轴4滑块,承载能力强,加工刚性足。

丝杆采用预拉伸结构,中空丝杆,消除热延伸,热稳定性好,适合高精度加工。

采用台群24把刀臂式变频自动换刀刀库,换刀速度快,质量可靠,性能稳定。


T-V320U五轴立式加工中心技术参数:
