五轴立式加工中心的良好性能源于多个功能模块深度集成

更新时间：2025-12-23 点击次数：23

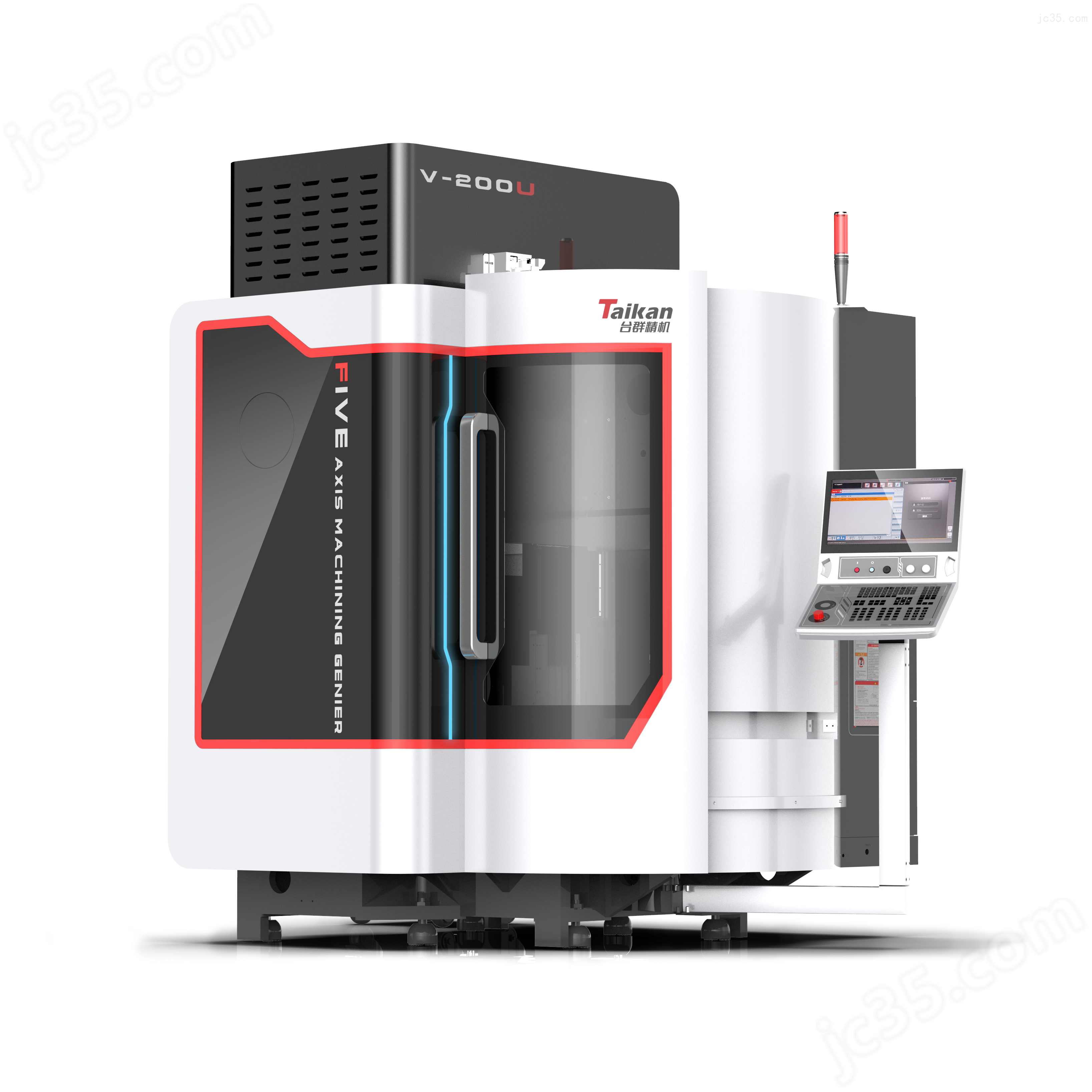

　　五轴立式加工中心通过X、Y、Z三个直线轴与A（绕X轴）、C（绕Z轴）两个旋转轴的联动控制，实现对复杂曲面、异形结构的一次装夹多面加工。广泛应用于航空航天叶轮、医疗器械植入体、精密模具及新能源汽车零部件等领域。五轴立式加工中心的良好性能源于多个高精度、高刚性功能模块的深度集成。

　　一、高刚性床身与立柱

　　采用优质铸铁或矿物复合材料整体铸造，经有限元优化设计与二次时效处理，具备优异的抗振性与热稳定性，确保高速切削下几何精度长期保持（定位精度≤0.005mm）。

　　二、双旋转工作台（AC轴）

　　A轴（摆动轴）：通常行程±110°，采用高扭矩力矩电机直驱，无背隙，响应快；

　　C轴（回转轴）：360°连续旋转，分度精度达±5角秒，支持螺旋插补与RTCP（刀尖点跟随）功能，实现刀具始终垂直于曲面加工。

　　三、高速电主轴

　　集成式电主轴转速可达12,000–24,000rpm，功率30–60kW，配备油气润滑与恒温冷却系统，兼顾高转速与高扭矩，适配硬铣、精雕等多种工艺。

　　四、精密传动系统

　　各轴采用高精度滚柱导轨与预拉伸滚珠丝杠（或直线电机），配合全闭环光栅尺反馈，实现纳米级位置控制；RTCP功能自动补偿旋转轴偏心，确保刀尖轨迹精确。

　　五、智能控制系统与辅助单元

　　搭载Heidenhain、Siemens840D或FANUC31i-B等数控系统，支持五轴G代码编程、碰撞仿真与在线测量；标配自动换刀（ATC）、刀具长度/直径检测、高压冷却及全封闭防护，保障无人化连续生产。
